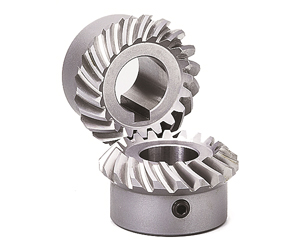

2.5 Modül 28 Diş Ayna Mahruti Dişli Ölçüleri
| z/z | 28/28 |
|---|---|
| Modül | 2.5 |
| Dk | 73.1 |
| Do | 70 |
| D | 48 |
| d | 14 |
| A | 36.7 |
| B | 15 |
| C | 18 |
| L | 60 |
| I | - |
| Malzeme | 21NiCrMo2 |
Dişli modifikasyonları
- Delik çapı
- Kama
- Setskur
- Sertleştirme
Ayna mahruti dişli imalatı kapsamında olan kullanıma hazır 2.5 modül 28 diş ayna mahruti dişli (spiral gönye dişlisi), gücü birbirine dik olan 90 derece dişli şeklinde ve iki mil arasında ileten bir dişli çeşididir. Ayna mahruti dişli spiral diş tasarımına sahiptir, bu da dişlerin düz değil, sarmal bir şekle sahip olduğu anlamına gelir. Bu tasarım ayna mahruti dişlide, düz konik dişlilere göre aşağıdakiler de dahil olmak üzere çeşitli avantajlar sağlamaktadır:
- Daha düzgün çalışma: Spiral gönye dişliler dişler arasında sürekli bir temas hattına sahiptir, bu da düz konik dişlilere kıyasla sürtünmeyi ve gürültüyü azaltır. Bu onları gürültü ve titreşimin önemli olduğu uygulamalar için ideal kılar.
- Daha yüksek verimlilik: Spiral gönye dişliler, dişler arasında daha geniş bir temas alanına sahip oldukları için düz konik dişlilerden daha verimlidir. Bu, daha az güç kaybıyla daha fazla güç iletebilecekleri anlamına gelir.
- Daha fazla yük kapasitesi: Spiral gönye dişliler, daha güçlü bir diş profiline sahip oldukları için düz konik dişlilere göre daha yüksek yükleri kaldırabilirler. Bu, onları yüksek yüklerin sorun teşkil ettiği uygulamalar için ideal kılar.
Spiral gönye dişlileri aşağıdakiler de dahil olmak üzere çok çeşitli uygulamalarda kullanılır:
- Otomotiv: Bir arabanın transfer kutusunda gücü şanzımandan ön ve arka akslara iletmek için spiral gönye dişlileri kullanılır.
- Takım tezgahları: Takım tezgahlarında gücü motordan iş miline iletmek için spiral gönye dişlileri kullanılır.
- Robotik: Robotlarda gücü motorlardan eklemlere iletmek için spiral gönye dişlileri kullanılır.
- Tarım ekipmanları: Tarım ekipmanlarında gücü traktörden ekipmanlara iletmek için spiral gönye dişlileri kullanılır.
- Gıda İşleme Ekipmanları: Paslanmaz çelik spiral konik dişliler, yüksek hijyen standartlarını korurken gücü iletmek için karıştırıcılarda, konveyörlerde ve diğer gıda işleme makinelerinde kullanılır.
- İlaç Üretim Ekipmanları: Ürün bütünlüğünü sağlamak ve kirlenmeyi önlemek için karıştırıcılarda, pompalarda ve diğer farmasötik üretim ekipmanlarında paslanmaz çelik spiral konik dişliler kullanılır.
- Deniz Ekipmanları: Zorlu deniz ortamlarına dayanmak ve korozyonu önlemek için vinçlerde, dümen mekanizmalarında ve diğer denizcilik ekipmanlarında paslanmaz çelik spiral konik dişliler kullanılır.
- Tekstil Makineleri: Sorunsuz, güvenilir güç aktarımı sağlamak için iplik makinelerinde, dokuma makinelerinde ve diğer tekstil makinelerinde paslanmaz çelik spiral konik dişliler kullanılır.
- Ayna mahruti dişliler (spiral gönye dişliler), birbirine dik olan iki şaft arasında güç aktarmanın çok yönlü ve etkili bir yoludur. Çok çeşitli uygulamalarda kullanılırlar ve birçok makine ve cihazın temel bileşenidirler.
