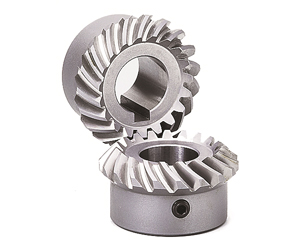

3 Modül 25 Diş Ayna Mahruti Dişli Ölçüleri:
| z/z | 25/25 |
|---|---|
| Modül | 3 |
| Dk | 78.7 |
| Do | 75 |
| D | 60 |
| d | 20 |
| A | 37.6 |
| B | 20 |
| C | 15 |
| L | 60 |
| I | - |
| Malzeme | 21NiCrMo2 |
Dişli modifikasyonları
- Delik çapı
- Kama
- Setskur
- Sertleştirme
Ayna mahruti dişli imalatı Dişli Market tarafından çeşitli diş sayıları ve dişli modüllerinde kullanıma hazır ayna mahruti dişli olarak üretilmektedir.
3 modül 25 diş ayna mahruti dişli 1:1 dik açılı dişli imalatı 90 derece yön değiştirici dişli olarak ayna mahruti dişli üretimi yapılmaktadır.
3 modül 25 diş ayna mahruti dişli gönye dişli formunda, iki dönme ekseninin kesiştiği bir tür spiral konik dişlidir.
Dişli Market web sayfamızda ölçüleri bulunan ayna mahruti dişli - spiral konik dişliler genel olarak 90 derece yön değiştirici dişli olarak bilinmekle birlikte farklı açılarda dişli imalatı seçenekleri mevcuttur.
Yön değiştirici dişli şeklinde çalışan ayna mahruti dişli sağ helis ve sol helis dişli olmak üzere çift olarak dişli imalatı yapılmaktadır.
Ayna mahruti dişli imalatı çelik dişli, bronz dişli, plastik dişli ve paslanmaz dişli olarak farklı dişli malzmelerinden dişli üretimi yapılabilmektedir.

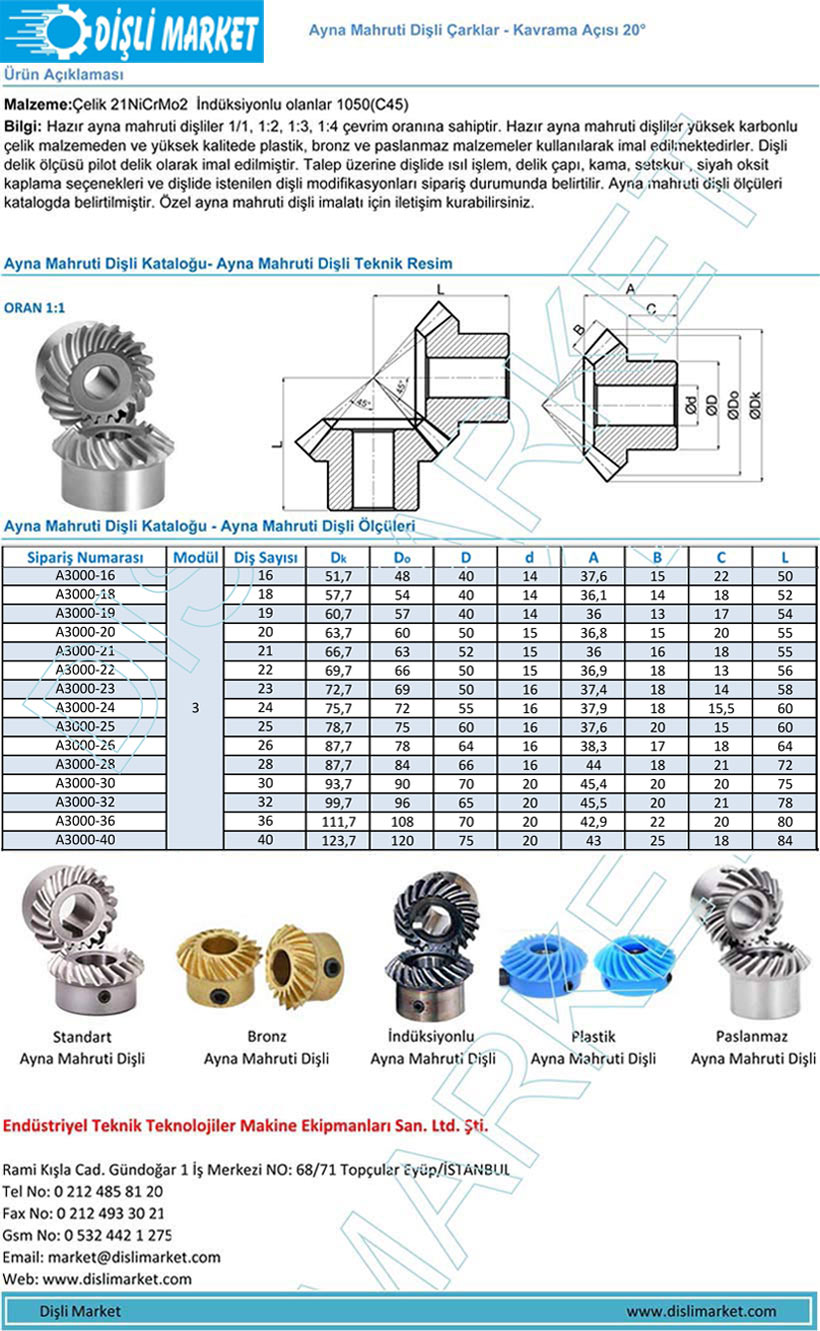

Ayna mahruti dişli ölçüleri için web sayfamızda bulunan Dişli Kataloğu sayfamızdan detaylı ölçülere ulaşabilirsiniz.
