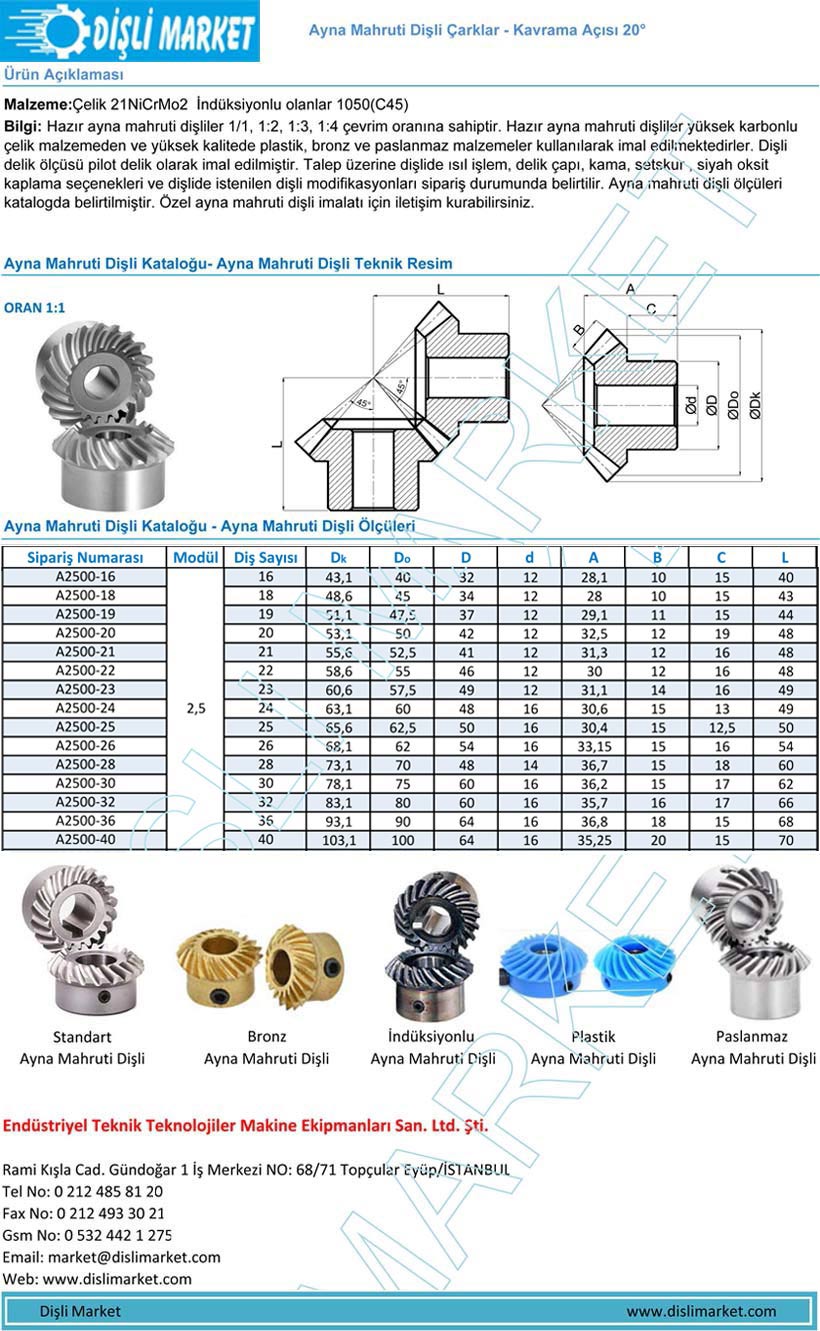

2.5 Modül 25 Diş Ayna Mahruti Dişli Ölçüleri:
| z/z | 25/25 |
|---|---|
| Modül | 2.5 |
| Dk | 65.6 (64.9) |
| Do | 62.5 |
| D | 50 |
| d | 16 |
| A | 30.4 |
| B | 15 |
| C | 12.5 |
| L | 50 |
| I | - |
| Malzeme | 21NiCrMo2 |
Dişli modifikasyonları
- Delik çapı
- Kama
- Setskur
- Sertleştirme

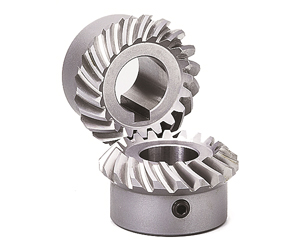

Hazır ayna mahruti dişli üretimi kapsamında olan 2,5 modül 25 dişli ayna mahruti dişli (spiral konik dişli), birbirine 90 derece dik açılı iki mil arasında güç ileten helisel konik dişli çeşididir. Dişlideki dişler kavislidir, bu da gürültüyü ve titreşimi azaltmaya yardımcı olur.
2,5 modül 25 dişli spiral konik dişlinin temel özelliklerinden bazıları şunlardır:
Modül: Modül, dişlinin boyutunun bir ölçüsüdür. 2,5'luk bir modül, dişli dişinin kalınlığının dairesel adımın (bitişik dişlerdeki karşılık gelen iki nokta arasındaki mesafe) 2,5 katı olduğu anlamına gelir.
Dişler: Dişlideki diş sayısı 25'tir. Dişlinin diş sayısı ne kadar fazlaysa, belirli bir giriş hızı için o kadar yavaş dönecektir.
Spiral açı: Spiral açı, dişlerin 35 derece kavisli olduğu açıdır. Daha büyük bir spiral açı daha fazla gürültü ve titreşim yaratacaktır, ancak aynı zamanda gücün iletilmesinde de daha verimli olacaktır.
Malzeme: Spiral konik dişliler genellikle çelikten veya diğer sert metallerden yapılır. Malzeme, birbirine geçen dişlilerin kuvvetlerine dayanabilecek kadar güçlü olmalıdır.Spiral konik dişliler aşağıdakiler de dahil olmak üzere çeşitli uygulamalarda kullanılır:
-
Otomotiv şanzımanları ve diferansiyelleri
-
Makine aletleri
-
Yapı ekipmanı
-
Tarımsal ekipman
-
Redüktörler
