4 Modül 22 Diş Konik Dişli Ölçüleri
| z/z | 22/22 |
|---|---|
| Modül | 4 |
| Dk | 93.6 |
| Do | 88 |
| D | 65 |
| d | 18 |
| A | 43 |
| B | 25 |
| C | 18 |
| L | 67.7 |
| S | 6 |
| Malzeme | Ck45 |
Konik Dişli Modifikasyonları:
- Delik çapı
- Kama
- Setskur
- Sertleştirme
- Siyah oksit kaplama
- Konik dişli 90 derece kesişen şaft uygulamaları için yüksek verimlilikte çalışma sağlar.
- Coniflex diş formu, çalışma ömrünü uzatır ve konik dişlide daha yumuşak, daha sessiz çalışma sunar.
- Hazır konik dişli ve gönye dişlileri, daha yüksek hızları ve daha büyük tork yüklerini daha sorunsuz bir şekilde güç aktarımı sağlar.
- Hazır konik dişliler sertleştirilmiş veya sertleştirilmemiş dişli olarak çok yönlülük sunar.
- Gönye dişliler sabit 1:1 dişli oranı sağlar.
- Genel olarak 90 derece dişli açısı ile üretilen konik dişliler; 45 derece dişli, 60 derece dişli, 120 derece olarak farklı dişli çalışma açılarında konik dişli üretimi yapılmaktadır.
- Konik dişliler 1-1 / 2:1, 3:1, 4:1 olarak farklı dişli oranlarında üretilmektedir.
- Hazır konik dişliler hızlı ulaşım ve kolay montaj seçenekleri ile acil dişli gereksinimleri için kolay çözümler sunar.

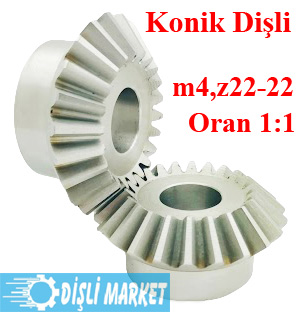

Standart ölçülerde üretimini yaptığımız 4 modül 22 diş düz konik dişli aşağıdaki özelliklere sahiptir:
Konik dişlide modül, dişli çapına göre diş boyutunu tanımlar. 4'lü modül orta büyüklükte bir dişliyi belirtir. Modül numarası daha yüksek olan dişliler daha büyüktür. Bu boyut, daha önce tartışılan 1 modüllü dişliye kıyasla daha fazla tork iletimi gerektiren uygulamalar için uygun olmasını sağlar.
Gönye Dişlisi (90 derece Açı):
Dişler tam olarak 90 derece açılıdır, bu da onları dik açıyla kesişen miller arasında güç aktarımı için ideal kılar.
Düz Konik Dişli (Düz Dişler):
Kavisli dişlere sahip spiral konik dişlilerin aksine, bu dişli düz kesim dişlere sahiptir. Bu tasarım bazı avantajlar sunar:
Üretimi Daha Kolay: Düz konik dişlilerin üretimi, spiral konik dişlilere kıyasla genellikle daha kolay ve daha ucuzdur.
Sabit Hız Oranı: Giriş ve çıkış milleri arasında sabit bir hız oranı sağlarlar.
Ancak düz konik dişlilerin bazı dezavantajları da vardır:
Artan Gürültü ve Titreşim: Düz diş profili, spiral konik dişlilere kıyasla daha fazla gürültü ve titreşim üretebilir.
Sınırlı Hız ve Yük: Düz dişlerdeki artan stres nedeniyle çok yüksek hızlı uygulamalar veya aşırı ağır şok yükleri olan uygulamalar için ideal değildirler.
Konik Dişli Malzemesi:
4 modül düz konik dişlinin malzemesi, uygulamaya ve gerekli dayanıklılığa bağlı olarak değişiklik gösterebilir. İşte bazı yaygın seçenekler:
Çelik: Zorlu uygulamalar için yüksek mukavemet ve iyi aşınma direnci sağlar. Bu, bu boyuttaki bir dişli için yaygın bir seçimdir.
Paslanmaz Çelik: Zorlu ortamlardaki uygulamalar için ilave korozyon direnci sunar.
Dökme Demir: Çeliğe göre daha uygun maliyetli bir seçenektir ancak kırılganlığı nedeniyle yüksek hızlı uygulamalar için uygun olmayabilir.
Alüminyum: Ağırlığın azaltılmasının önemli olduğu daha düşük yüklü uygulamalar için bir seçenek olabilir.
Konik Dişli Uygulamaları:
4 modül düz konik dişli, aşağıdakileri gerektiren çeşitli uygulamalar için uygundur:
90 derecelik açıyla güç aktarımı: Gönye dişli tasarımı nedeniyle bu birincil işlevdir.
Orta yükler ve hızlar: 1 modüllü dişliye kıyasla daha büyük boyut, daha yüksek tork yüklerini kaldırabilmesine ve potansiyel olarak orta hızlarda çalışmasına olanak tanır.
Maliyet etkinliği: Düz konik dişliler genellikle spiral konik dişlilerden daha ucuzdur; bu da, düzgün çalışma ve sessizliğin en önemli öncelikler olmadığı durumlarda onları iyi bir seçim haline getirir.
