3 Modül 26 Diş Konik Dişli Ölçüleri
| z/z | 26/26 |
|---|---|
| Modül | 3 |
| Dk | 82.2 |
| Do | 78 |
| D | 55 |
| d | 16 |
| A | 38.4 |
| B | 17 |
| C | 18 |
| L | 64 |
| S | 4 |
| Malzeme | Ck45 (çelik) |
Konik Dişli Modifikasyonları:
- Delik çapı
- Kama
- Setskur
- Sertleştirme
- Siyah oksit kaplama

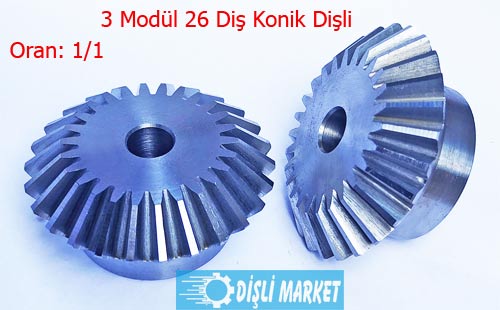

Konik 90 derece 3 modül 26 diş konik dişli
90 derece dişliler düz konik şekilli dişler olup 1: 1 hız oranı ile gönye dişli şeklinde, şaft hızını veya torkunu değiştirmeden iki şaftı bir açıyla birbirine bağlar. 90 derece dişliler spiral gönye dişlilerinden daha verimlidirler çünkü daha az sürtünme yaratırlar.
Konik 90 derece dişli iki dişlinin düzgün bir şekilde birbirine geçebilmesi için aynı basınç açısına, şaft açısına, dişli modülüne ve diş sayısına sahip olmaları gerekir.
Konik dişli imalatımız içinde yer alan çelik dişliler sert, güçlü ve aşınmaya dayanıklı dişli yapılarına sahiptir. 90 derece konik dişliler kaldırma ekipmanı gibi ağır hizmet tipi ve yüksek torklu uygulamalar için en tercih edilen dişli çeşididir. Ancak konik 90 derece dişliler ek aşınma direnci için sertleştirilmiş ve pas korozyona karşı kaplama seçeneklerine sahiptir. 1 tek dişli 45 derece dişli açısına shiptir ve dişli takımı olarak 90 derece dişli formunda çalışmaktadırlar. Farklı dişli açıları, dişli modülleri ve dişli oranları için Dişli Market ile iletişim kurabilirsiniz.
