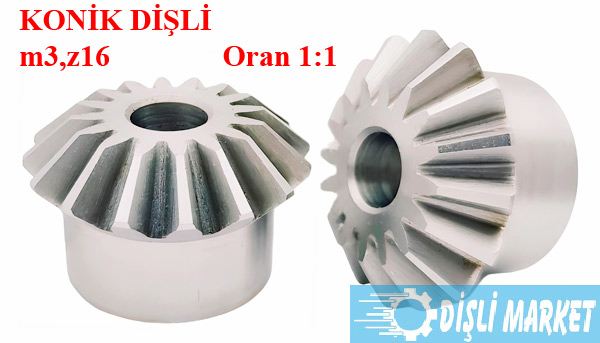

3 Modül 16 Diş Konik Dişli Ölçüleri
| z/z | 16/16 |
|---|---|
| Modül | 3 |
| Dk | 52.2 |
| Do | 48 |
| D | 40.3 |
| d | 15 |
| A | 31.7 |
| B | 12 |
| C | 18 |
| L | 45 |
| S | 4 |
| Malzeme | Ck45 |
|---|
Konik Dişli Modifikasyonları:
- Delik çapı
- Kama
- Setskur
- Sertleştirme
- Siyah oksit kaplama
3 Modül 16 diş 90 derece konik dişli
- 3 Modül 16 diş konik dişli hazır konik dişli 90 derece açılı dişli olarak güç aktarımı sağlayan kesişen iki şaft uygulamalarında çalışma sağlar.
- Hazır konik dişli diğer ismiyle 90 derece gönye dişli sertleştirilmiş ve sertleştirilmemiş olarak gönderilebilir.
- Hazır konik dişliler sabit 1:1 dişli çevrim oranı ile yön değiştirici dişli olarak üretilmiştir.
- Konik dişlilerde müşteri isteklerine uygun olarak dişli modifikasyonları yapılabilmektedir.
- 90 derece hazır gönye dişli pilot delikli olarak yukarıda belirtilen konik dişli ölçüleri baz alınarak imalatı yapılıp müşteri isteklerine uygun olarak delik çapı, kama setskur, dişli yüzeyine ısıl işlem ve siyak oksit kaplama seçenekleri mevcuttur.
- Hazır konik dişliler yüksek karbonlu çelik dişli malzemeden konik dişli üretimi yapılmıştır, bronz konik dişli, plastik konik dişli ve paslanmaz konik dişli olarak konik dişli imalatı yapılabilir.
- Konik dişli üretimi 60 derece konik dişli, 90 derece konik dişli, 120 derece konik dişli ve 45 derece konik dişli olarak dişli üretimi yapılabilmektedir.
- Konik 90 derece dişli tasarımı, özel konik dişli imalatı, konik dişli redüktör üretimi için Dişli Market ile iletişim kurabilirsiniz.
- Konik dişli fiyat listesi için iletişim kurabilirsiniz.
- Konik dişli kataloğu için kataloglar sayfasını inceleyebilirsiniz.

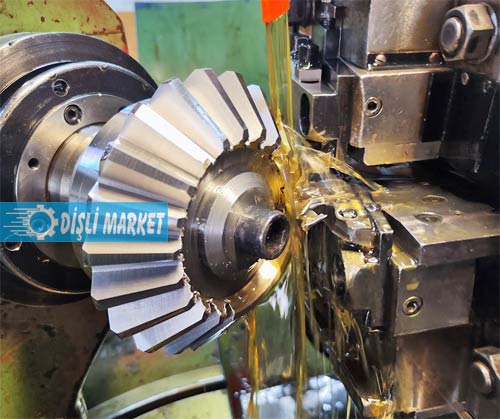

Konik Dişli İmalatı
Konik dişliler, kesişen eksenler arasında hareketi iletmek için tasarlanmış koni biçiminde dişli çeşididir.
Genellikle 90 derece dişli olarak veya 60 derece konik dişli, 120 derece konik dişli veya farklı açılarda
aralıklı şaftlara neredeyse her açı için tasarlanabilirler.
Dişli Market konik dişli imalatını hem standart hem de özel spesifikasyonlara uyacak yüksek hassasiyetli konik dişliler üretiminde uzmanlaşmıştır. Malzeme çeşidine göre konik dişli imalatı çeşitlerimiz; çelik konik dişli imalatı, plastik konik dişli imalatı, paslanmaz konik dişli imalatı, bronz dişli imalatı olarak yapılabilmektedir.
.
Konik Dişli üretimi kapasitemiz 1 modülden 12 modüle kadar ve 800 cm çapa kadar düz konik dişli üretimi yapabilmekteyiz.

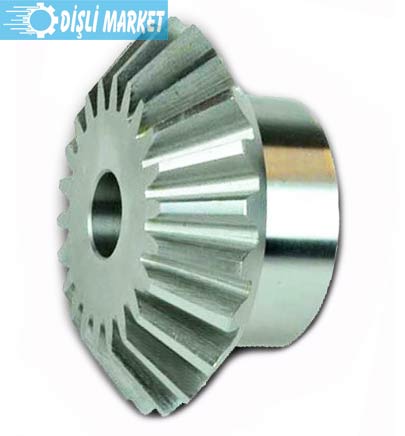

45 derece konik dişli
45 derece konik dişli, dişlinin yüzüne 45 derecelik dişli açısıyla üretilen dişli çeşididir.
45 derece konik dişli, birbirine 45 derecelik açıda olan kesişen iki şaft arasındaki dönme hareketini ve gücünü 90 derece açı ile iletmek için kullanılır.
Açılı dişler, iki şaft arasında düzgün ve verimli güç iletimi sağlar. Dişliler, giriş ve çıkış milleri
arasındaki dönüş yönünü 90 derece değiştiren bir dişli sistemi oluşturmak için bir araya getirilebilir. 45 derece dişli karşılığı 1:1 dişli çevrim oranına ve ayna diş sayısına sahiptir. Farklı diş sayıları ile çalışan dişliler 45 derece yerine farklı dişli açılarında dişli imalatı yapılmaktadır.
45 derecelik konik dişliler, dişli kutuları, diferansiyel dişlileri ve güç aktarım sistemleri gibi çeşitli
mekanik sistemlerde yaygın olarak kullanılır. Farklı uygulamalara ve tork gereksinimlerine uyacak şekilde farklı boyut ve konfigürasyonlarda mevcuttur. 45 derece dişli imalatı çelik dişli, plastik dişli, bronz dişli ve paslanmaz dişli olarak yapılabilmektedir.

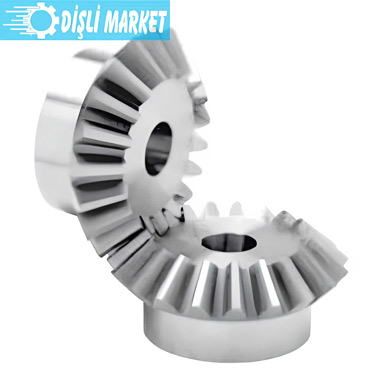

90 derece konik dişli
90 derece konik dişli, mekanik sistemlerde yaygın olarak kullanılan belirli bir dişli çeşididir. 90 derece konik dişli takımı, dişlerinin ekseninin dönme eksenine dik olarak gelen 90 derecelik bir çalışma açısına sahip yön değiştirici dişli olarak konik dişli türüdür.
90 derece konik dişli, başka bir konik dişli ile birbirine geçen eğimli dişlere sahip bir dişlidir. Bu tip dişli, kesişen iki mil arasında dönme hareketinin iletilmesine izin verir. 90 derecelik eğim açısı, iki şaftın birbirine dik açılarda gelmesini sağlar.
90 derecelik konik dişli kullanım alanları; güç aktarımı, otomotiv, havacılık ve makine dahil olmak üzere çeşitli endüstrilerde birçok uygulamaya sahiptir. Genellikle dik açılı tahriklerde diferansiyel dişlileri ve dişli kutuları gibi dönüş yönünün 90 derece yön değiştirici dişli olarak gerekli sistemlerde kullanılır.
